Радиосети использующие решение Active Link уникальны тем, что соединения ретрансляторов в единую сеть происходит по эфиру, и используются те же частоты, что и для работы с абонентским оборудованием.
1. Введение
В радиосетях, построенных по технологии Active link, соединение между несколькими ретрансляторами (сайтами сети) осуществляется по эфиру, с использованием частот, по которым происходит связь с абонентами, обеспечивающая голосовую связь и базовые услуги передачи данных, при этом не требуется организация IP, микроволновых и других отдельных каналов для объединения сайтов. Подобные сети находят применение, в основном, в местах с неразвитой инфраструктурой, таких как высокогорье, необжитые пространства, лесные массивы и т.п. В качестве ретранслятора используется PR900, который может поддерживать такую работу при установке специального программного обеспечения – лицензии Active link без необходимости в дополнительном аппаратном обеспечении.
В ретрансляторах, работающие в сетях Active link, запрограммированы как его рабочие радиочастоты (сервисный канал), так и список частот соседних ретрансляторов (каналы активации). Когда абонентский терминал сети инициирует вызов в зоне действия одного из ретрансляторов, тот переадресует вызов на все абонентские терминалы, находящийся в зоне его действия, и активирует соседние ретрансляторы на основе имеющегося списка частот, чтобы окружающие ретрансляторы могли принять вызов и передать его на абонентские терминалы своей зоны, а также активировать соседние ретрансляторы, из своего списка. Такое построение позволяет передать вызовы по всей сети.
2. Топология сети
При работе в сетях Active link, в отличии от стандартной работы сетей DMR, ретранслятор организует только один информационный канал. Сеть может содержать до 48 ретрансляторов, максимальная длина цепочки – 16 сайтов. К одному ретранслятору могут быть подключены не более 4 соседей. Для работы сетей требуется использовать специальное частотное планирование: частоты приема и передачи соседних ретрансляторов «перевернуты» относительно друг друга и отличаются минимально на 100 кГц. Максимальный и минимальный сдвиг частот зависит от характеристик применяемого АФУ. Эта настройка проиллюстрирована на схемах, приведенных ниже и является обязательным условием для организации сети.
3. Схемы построения сети Active link

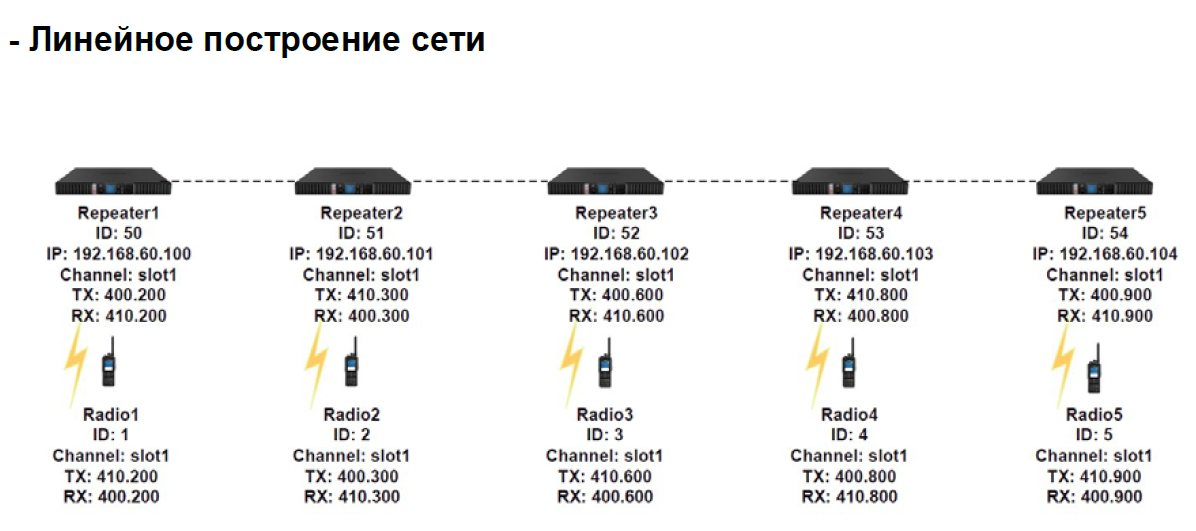

- Линейное построение сети Active Link:

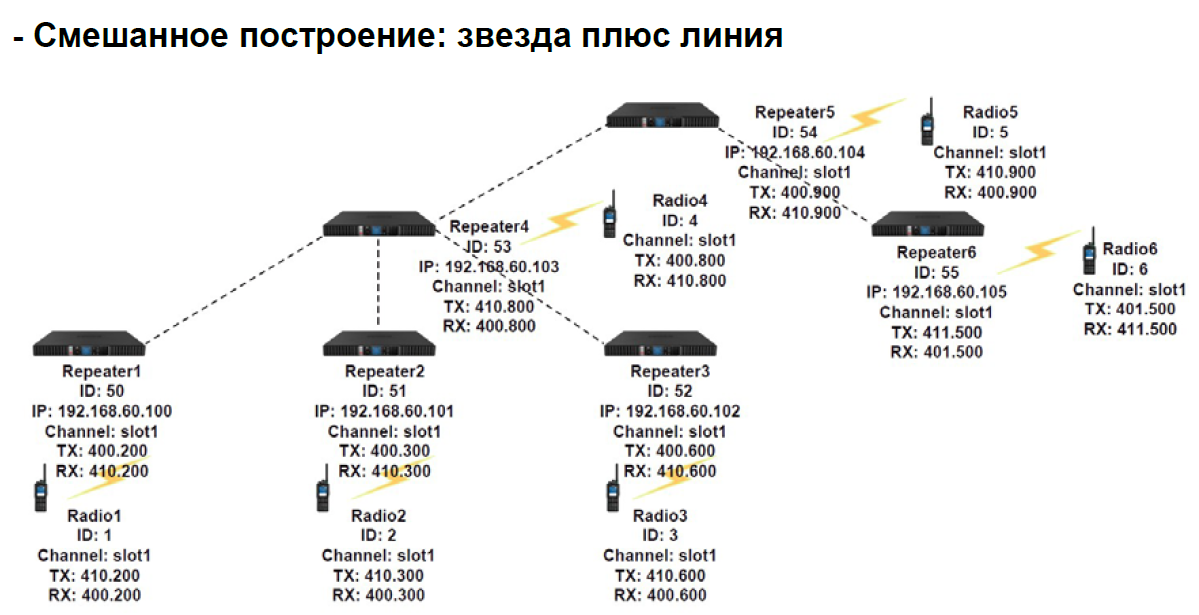

- Смешанное построение сети Active Link: звезда плюс линия
3. Конфигурация сети
Настройка ретрансляторов сети Active link мало отличается от обычной настройки, при этом, как было отмечено, доступен только один информационный канал. Чтобы реализовать взаимное подключение ретрансляторов необходимо разместить информацию о соседних 4-ех устройствах. В качестве примера возьмем настройку ретранслятора 4 в каждой конфигурации. Другие ретрансляторы программируются по аналогии с ним. Что касается конфигурации портативных устройств, то необходимо только установить частоты передачи приема для связи к определенным ретранслятором. Функция «Роуминг» обеспечивает автоматическое подключение абонента внутри всей сети.
Пример настройки частот при линейном построении сети Activ Link:
4. Ограничения в работе сетей Active Link.
- Требуется установка лицензий на каждый ретранслятор
- Поддерживается только один голосовой вызов
- Не поддерживать контроль ретрансляторов по сети и диспетчерское ПО
5. Список функций
- Групповой, общий индивидуальный вызов
- Поддержка групповой SMS
- Роуминг абонентских терминалов
- IP - соединение между сетью Active Link и конвенциальными цифровыми сетями
6. Емкость сети
- до 16 ретрансляторов в линию
- до 48 ретрансляторов всего
- до 4 соединений на один ретранслятор.
