Системы организации радиосвязи с ретранслятором

Системы радиосвязи с использованием ретрансляторов применяются при обеспечении большей зоны покрытия. В отличие от систем с диспетчером, все радиостанции во всей зоне действия могут связываться между собой через ретранслятор. Диспетчерской радиостанцией может быть любая радиостанция из числа абонентских. Ретранслятор не требует ежедневного обслуживания, и его можно расположить на телевизионных и радиорелейных вышках и т.п. Для работы системы необходимо две частоты (одна для приема, другая для передачи) с разносом между частотами приема и передачи от 600 кГц.

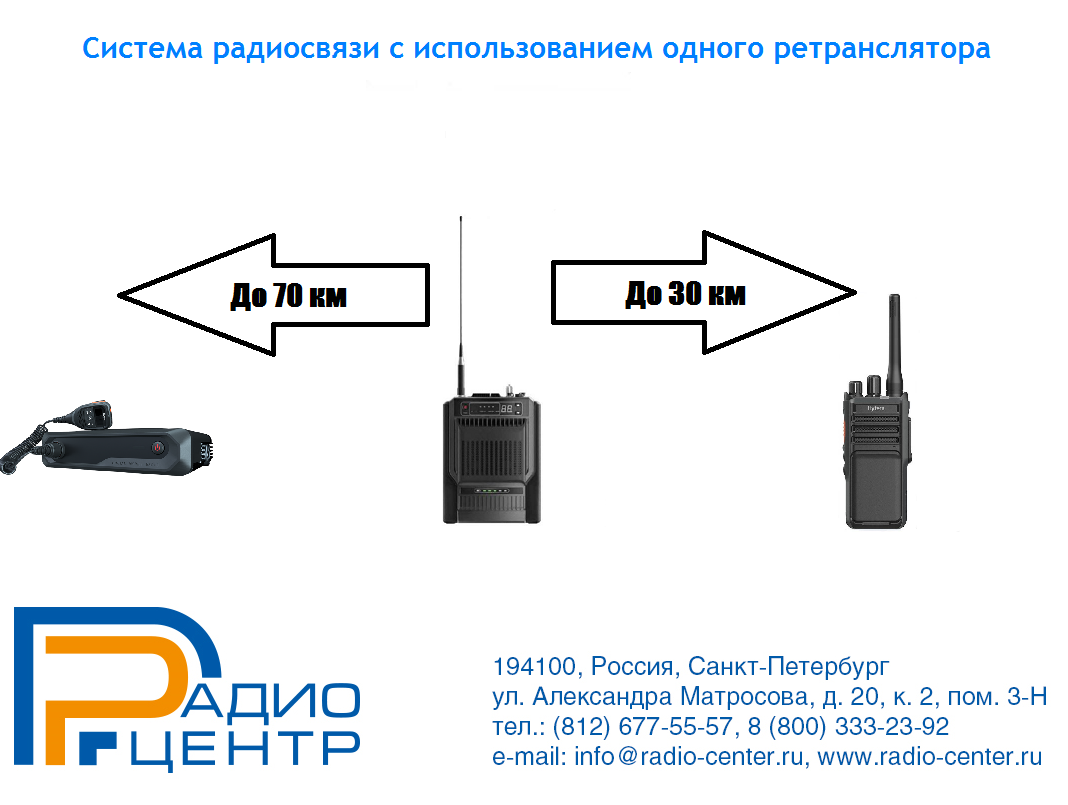

• СИСТЕМЫ СВЯЗИ С ИСПОЛЬЗОВАНИЕМ ОДНОГО РЕТРАНСЛЯТОРА

Это самая простая система радиосвязи с использованием ретрансляторов. Возможно использование как аналогового ретранслятора так и цифро-аналогового.

Для работы ретранслятора нужна пара частот с разносом не менее 600 КГц или одна частота при использовании репитера с технологией SFR.

Абонентские радиостанции как портативные, так и автомобильные автоматически связываются между собой с помощью ретранслятора.

Применяется данное построение системы радиосвязи, когда не хватает дальности у абонентсих раций или на больших по площади объектах, например с большим кол-вом перекрытий и препятствий, где необходимо организовать стабильную радиосвязь.

Рекомендуемые модели раций и системы: Комплект мобильной системы радиосвязи, Компактная система радиосвязи, HR655, DR-60DMR, HP505, A-73, А-57 и другие.

• АНАЛОГОВЫЕ СИСТЕМЫ СВЯЗИ С МНОГОКАНАЛЬНОЙ РЕТРАНСЛЯЦИЕЙ

Для построения таких систем связи необходимо наличие трех пар частот. В этом случае повторяться на достаточном удалении ретрансляторов друг от друга. Например, на приведенной выше схеме Канал1 может быть повторен после Канала 3.

Рекомендуемые модели раций и системы:

BP515 Hytera, NX-1300AE3, HP505 Hytera, А-57 Аргут, R5 Comrade, R900 Racio, Anytone AT-D878UV II Plus, Аргут DR40-DMR

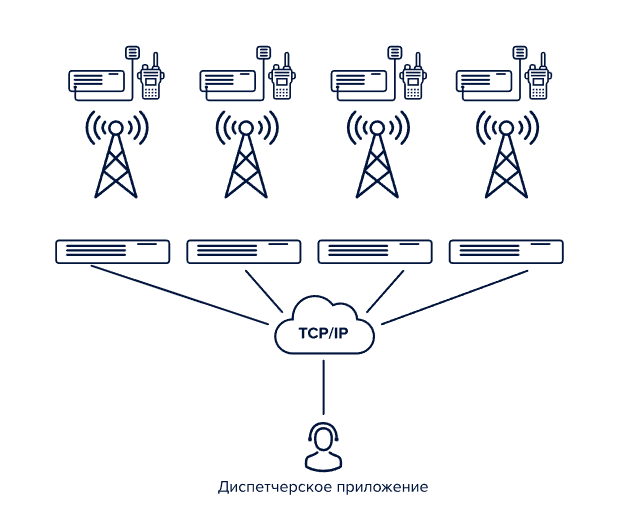

• ЦИФРОВЫЕ СИСТЕМЫ РАДИОСВЯЗИ С СОЕДИНЕНИЕМ РЕТРАНСЛЯТОРОВ ПО IP

Современные цифровые средства радиосвязи позволяют организовать сединения между ретрансляторами по IP или по беспроводным каналам, тем самым уменьшая необходимый для работы системы частотный ресурс и затраты заказчика на его приобетение.

Из самых современных цифровых систем радиосвязи, наиболее универсальными являются:

Система радиосвязи цифровая IP-Multisite;

Радиосети использующие решение Active Link;

Рекомендуемые модели раций и системы: HP605 Hytera, HR1065 Hytera, HM785, PR900 Caltta, PH790 Caltta
